系統功能概述
EL-IBrobot型教學實驗系統是屬于一種機器人原理教學實驗系統，它包括嵌入式CPU、功率驅動、舵機控制、機器人傳感與通信、頭部控制、機器人手臂、機器人腿部控制等幾部分，該平臺支持EXP-89S51、EXP-STM32F107、EXP-STM32F407等CPU板，實現了多模塊的應用實驗。它是集單片機、機器人用舵機、常用傳感器的學習、應用編程、開發研究于一體的多功能創(chuàng )新平臺。實驗箱上除了可以用來學習單片機基礎入門操作外，還可以用來學習PWM標準舵機和串行總線舵機的控制協議以及各種常見傳感器的使用。試驗箱有搭配了MPU6050六軸運動傳感器的5個自由度機器人機械手舵機云臺、搭配有兩個HY-SRF05超聲波測距模塊的8個自由度機器人機械腿行走避障舵機云臺、搭配了Pixy CMUcam5 圖像識別傳感器的2個自由度機器人視覺追蹤舵機云臺以及兩個用于對串行總線舵機和PWM標準舵機的單舵機訓練云臺等五個云臺，以及拓展了LCD12864液晶顯示模塊、1838紅外接收和HC-05藍牙遙控模塊，可以完成基于CPU硬件資源的基礎性實驗、基于兩種舵機的人形機器人肢體控制實驗以及外拓傳感器實驗等等。 |

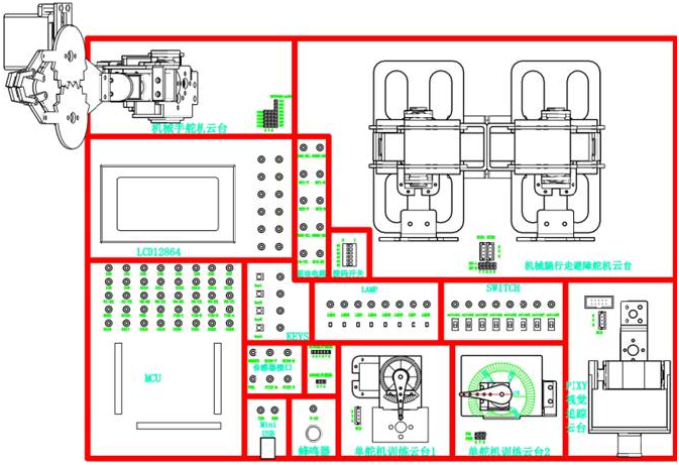

EL-IBrobot平面效果圖 |
硬件資源
實驗箱硬件資源：
CPU：支持EXP-89S51、EXP-STM32F107、EXP-STM32F407；
傳感器部分：
（1）、1838紅外接收模塊，NEC編碼遙控器
（2）、HC-05匯承藍牙模塊，基于 Bluetooth Specification V2.0 帶 EDR 藍牙協議，工作頻段為 2.4GHz ISM，調制方式是 GFSK。模塊******發射功率為 4dBm，接收靈敏度-85dBm，板載 PCB 天線，可以實現 10 米距離通信。
（3）、Pixy CMUcam5視覺追蹤模塊，傳輸速率1Mbits/s，即每秒可以發送超過6000個識別的物體或每幀135個被識別的物體（Pixy每秒可以處理50幀畫面），支持SPI，I2C，UART或模擬/數字 I/O口（通過10Pin接口）、USB2.0等通信方式。
（4）、MPU6050六軸運動傳感器，是 InvenSense 公司推出的全球首款整合性 6 軸運動處理組件，可實時測量3軸陀螺儀和3軸加速度傳感器以及溫度傳感器；
（5）、HY-SRF05?超聲波測距模塊，2cm-450cm?的非接觸式距離感測功能，?測距精度可達高到3mm。
機器人舵機控制訓練部分
（1）、 機器人單臂舵機云臺
| （2）、 機器人雙腿行走舵機云臺
| （3）、 PIXY機器人視覺追蹤舵機云臺 |
（4）、 單舵機訓練云臺1
| （5）、 單舵機訓練云臺2
|
LCD12864液晶顯示模塊；
蜂鳴器模塊：高電平工作；
Mini USB接口：主控芯片CH340；
LED燈、開關、按鍵等基礎實驗
該平臺可支持多種CPU板卡，并且所有板卡可以獨立供電，單獨使用，方便進行二次開發、課程設計、畢業設計，參加電子競賽。
可開設的實驗項目
| 機器人控制器基礎實驗 | |||
| 實驗一 GPIO操作實驗 | 實驗二 外部中斷實驗 | 實驗三 通用定時器實驗 | 實驗四 串口通信實驗 |
| 實驗五 PWM發生器實驗 | 實驗六 LCD12864液晶顯示實驗 | ||
| 機器人肢體動作控制實驗 | |||
| 實驗一 舵機PWM控制實驗 | 實驗二 PCA9685驅動實驗 | 實驗三 串行總線舵機驅動實驗 | 實驗四 機器人單臂動作控制實驗 |
| 實驗五 機器人雙腿動作控制實驗 | 實驗六 機器人頭部視覺追蹤實驗 | ||
| 機器人用傳感器實驗 | |||
| 實驗一 1838紅外遙控實驗 | 實驗二 超聲波測距實驗 | 實驗三 六軸運動傳感器實驗 | 實驗四 PIXY2視覺識別實驗 |
| 實驗五 藍牙透傳實驗 | |||
| 機器人用舵機云臺實驗實驗 | |||
| 實驗一 機器人紅外遙控實驗 | 實驗二 機器人行走避障實驗 | 實驗三 機器人身體平衡自調節實驗 | 實驗四 機器人目標追蹤實驗 |
| 實驗五 機器人藍牙遙控實驗 | |||
| 綜合實驗 | |||
| 實驗一 視覺追蹤人形機器人（PWM標準舵機） | 實驗二 視覺追蹤人形機器人（串行總線舵機） | ||
機器人實物圖
